CAU5-T1+T2-40PV
Chanan
| Quantité: | |
|---|---|
La série de parasurtenseurs PV CAU5 T1+T2 est spécialement conçue pour les applications photovoltaïques (PV) avec une tension nominale allant jusqu'à 1 500 V.Ces dispositifs de protection contre les surtensions (SPD) sont entièrement conformes à la classification PV T1+T2 décrite dans la norme CEI 61643-31.La fenêtre avant comprend un affichage d'indication pour fournir des informations d'état en temps réel aux utilisateurs, et le port de signal à distance permet une fonctionnalité d'indication et d'alarme à distance.De plus, la conception du module enfichable simplifie les futures procédures de maintenance et de remplacement.

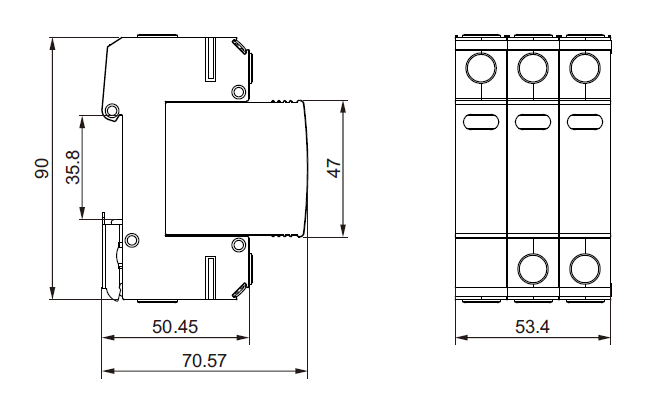

| Nombre de pôles | 3P | |||
| Lieu d'utilisation | Boîte à cordes, Onduleur | |||
| Mode de protection | (DC+)-PE,(DC-)-PE,(DC+)-(DC-) | |||
| Éléments de protection | MOV haute énergie | |||
| Tension continue maximale de fonctionnement continu | UCPV | 500V | 1000V | 1500V |
| Courant de décharge normal (8/20μs) | In | 20 kA | ||
| Courant de décharge impulsionnelle (10/350μs) | Ilutin | 6,25 kA | ||
| Courant de décharge total (10/350μs) | ITotal | 12,5 kA | ||
| Courant de décharge total (8/20μs) | ITotal | 40 kA | ||
| Courant de décharge maximum (8/20μs) | Imaximum | 40 kA | ||
| Niveau de protection de tension (DC+)-PE,(DC-)-PE | Up | 2kV | 4,0 kV | 5,2kV |
| Niveau de protection de tension (DC+)-(DC-) | Up | / | 4,0 kV | 5,2kV |
| Temps de réponse | ta | ≤25ns | ||
| Plage de température de fonctionnement | Ma | -40℃ à +80℃ | ||
| Indication d'état de fonctionnement/de défaut | Vert rouge | |||
| Surface de la section transversale (Min.)/(Max.) | 4 mm²/35 mm² | |||
| Montage | Rail DIN 35 mm, EN 60715 | |||
| Matériau du boîtier | Plastique thermique UL94-V0 | |||
| Degré de protection | IP20 (intégré) | |||
Le parasurtenseur photovoltaïque CC de type T1+T2 est un composant crucial conçu pour protéger les systèmes de panneaux solaires contre les effets néfastes des surtensions causées par la foudre ou d'autres sources.Voici une répartition de ses fonctions basée sur les informations provenant de diverses sources :
Protection contre la foudre et les surtensions : Le parasurtenseur T1+T2 est spécialement conçu pour gérer les courants de foudre et protéger contre les surtensions dans les systèmes photovoltaïques (PV).Cet appareil convient aux systèmes photovoltaïques isolés et mis à la terre jusqu'à 1 500 V CC et est conçu pour un montage facile sur rail DIN.Il comprend trois éléments de protection enfichables et surveillés en température qui garantissent la sécurité du système lors d'événements de surtension extrêmes.
Sécurité du système : Les systèmes photovoltaïques deviennent de plus en plus un élément essentiel du paysage des énergies renouvelables.Cependant, ils sont susceptibles d’être endommagés par les surtensions électriques.Le parasurtenseur T1+T2 offre un niveau de sécurité nécessaire pour maintenir l'intégrité et la longévité du système.Il s'agit d'un aspect essentiel pour garantir que le système solaire photovoltaïque puisse continuer à fonctionner correctement malgré la présence de perturbations électriques.
Composition et caractéristiques de l'appareil : Le dispositif de protection contre les surtensions comprend une partie de base et trois modules de protection à varistance à oxyde métallique (MOV) à haute énergie enfichables.Il comprend souvent un contact de signalisation à distance pour surveiller l'état de l'appareil et un mécanisme de déconnexion thermique qui fournit une indication visuelle via un drapeau rouge en cas de défaut.Cette fonctionnalité permet un diagnostic et une maintenance rapides, garantissant que tout problème peut être résolu rapidement afin de minimiser les temps d'arrêt.
Protection de la forme d'onde : Le parasurtenseur T1+T2 est capable de résister à plusieurs types de formes d'onde de surtension, notamment la forme d'onde 10/350 µs (Type 1), qui est la forme d'onde associée aux coups de foudre directs, et la forme d'onde 8/20 µs (Type 2), qui est liés aux frappes indirectes et aux surtensions de commutation.En couvrant les deux types de formes d'onde, le parasurtenseur assure une protection complète du système photovoltaïque, depuis les surtensions les plus graves jusqu'aux surtensions plus courantes et plus petites qui peuvent néanmoins causer des dommages au fil du temps.
Dans l'ensemble, le parasurtenseur photovoltaïque DC T1+T2 fait partie intégrante du système de protection électrique d'un système photovoltaïque, conçu pour garantir que l'investissement dans l'énergie solaire reste sécurisé contre les événements électriques imprévisibles et potentiellement dommageables.
