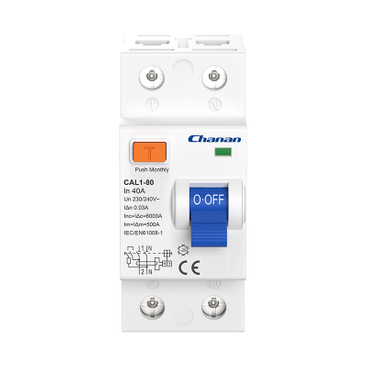

CAL1-80
Chanan
| Quantité: | |
|---|---|
CAL1-80 est capable de gérer un courant nominal jusqu'à 80 A et peut rapidement déconnecter l'alimentation électrique défectueuse dans le circuit, garantissant ainsi la sécurité du personnel et des équipements électriques.De plus, le RCCB peut également être utilisé pour la protection contre les surcharges des circuits.
Le disjoncteur à courant résiduel (RCCB) CAL1-80 est un dispositif de sécurité qui détecte et se déclenche contre les courants de fuite électriques, assurant ainsi une protection contre les chocs électriques causés par un contact indirect.Certaines caractéristiques clés des RCCB sont :1.Sensibilité : Le CAL1-80 RCCB offre trois courants de sensibilité nominale de 30, 100 et 300 mA, permettant une personnalisation selon les exigences spécifiques et les conditions du système électrique.La sensibilité garantit que le RCCB répond avec précision au courant résiduel, offrant une protection optimale tout en minimisant les déclenchements intempestifs.
2. Compatibilité : CAL180 RCCB est utilisé en série avec un MCB (disjoncteur miniature) ou un fusible, qui les protège des dommages potentiels dus à une surintensité.
3. Variété : Il existe différents types de disjoncteurs différentiels disponibles, tels que AC, A, G et S, pour assurer la protection contre tous les types de courants de défaut à la terre.
4. Conformité aux normes : CAL1-80 RCCB est fabriqué conformément aux normes internationales telles que la norme CEI 61008, garantissant leur fiabilité et leurs performances de sécurité.
En résumé, le CAL1-80 RCCB est un dispositif de sécurité essentiel qui protège contre les chocs électriques causés par les courants de fuite à la terre.Ils sont sensibles, compatibles avec d’autres dispositifs de protection, disponibles en différents types et conformes aux normes internationales.
| Standard | CEI/EN60898-1 |
| protection | Défaut à la terre |
| Type de voyage | Électromagnétique |
| Type de protection (fuite électrique) | AC, A, G, S |
| Nombre de pôles | 2P(1P+N), 4P(3P+N) |
| Courants nominaux In | 25,40,63,80A |
| Courants de sensibilité assignés I△n | 30 100 300 mA |
| Temps de coupure résiduel sous I△n | ≤ 0,1 s |
| Capacité résiduelle nominale de fermeture et de coupure (I△m) | 500A (In≤50A), 10In (In>50A) |
| Tension nominale Ue | 1P+N : 230/240 V~, 3P+N : 400/415 V~ |
| Fréquence nominale | 50/60 Hz |
| Pouvoir de coupure nominal | 6 000 A, 10 000 A |
| Courant assigné de court-circuit conditionnel Inc : (A) | 6 000 A, 10 000 A |
| Impulsion nominale avec tension standard (1,5/50) Uimp | 4 000 V |
| Tension d'essai diélectrique à Ind. Freq.pendant 1 min | 2,5kV |
| Durée de vie électrique | 2 000 cycles |
| Durée de vie mécanique | 4 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température ambiante | -5℃ à +40℃Max.95% d'humidité |
| Type de connexion des bornes | Câble/jeu de barres de type broche/jeu de barres de type U |
| Taille maximale des bornes pour le câble | 25 mm² |
| Couple de serrage max. | 2,5 Nm |
| Installation | Montage sur rail DIN 35 mm |
| Connexion | Du haut et du bas |
Les disjoncteurs à courant résiduel (RCCB) sont largement utilisés dans divers scénarios d'application pour garantir la sécurité et la protection contre les courants de fuite électriques et les chocs électriques provoqués par des contacts indirects.Certains scénarios d'application courants incluent :
Bâtiments résidentiels: Les RCCB sont utilisés dans les maisons pour protéger les circuits et les appareils électriques des courants de fuite à la terre, garantissant ainsi la sécurité des occupants.
Bâtiments commerciaux : Dans les bureaux, les magasins et autres espaces commerciaux, les RCCB aident à protéger les employés et les clients contre les risques potentiels de choc électrique dus aux courants de fuite.
Installations industrielles : Les usines et autres environnements industriels impliquent souvent l’utilisation de machines et d’équipements lourds, ce qui peut présenter un risque plus élevé de pannes électriques.Les RCCB sont utilisés pour fournir une protection contre de tels risques.
Installations extérieures : Dans les installations électriques extérieures, telles que les systèmes d'éclairage, les équipements de jardin ou les installations de piscine, les disjoncteurs différentiels sont essentiels pour protéger contre les chocs électriques causés par l'humidité ou d'autres facteurs environnementaux.
Protection combinée avec les RCBO : Les disjoncteurs différentiels avec protection contre les surintensités (RCBO) sont utilisés lorsqu'il est nécessaire de combiner une protection contre les surintensités (surcharge et court-circuit) et une protection contre les courants de fuite à la terre.
| 1. Qu'est-ce que les disjoncteurs à courant résiduel (RCCB) ? Le RCCB est une sorte de protecteur contre les fuites, appelé disjoncteur à courant résiduel.Il peut détecter le courant de fuite dans le circuit, et lorsque le courant de fuite dépasse la valeur définie, le RCCB coupe automatiquement le circuit pour protéger la sécurité personnelle. | |
| Le RCCB est une sorte de protecteur contre les fuites, appelé disjoncteur à courant résiduel.Il peut détecter le courant de fuite dans le circuit, et lorsque le courant de fuite dépasse la valeur définie, le RCCB coupe automatiquement le circuit pour protéger la sécurité personnelle. | |
| 2. Quelle est la fonction du RCCB ? | |
| La fonction du RCCB est de couper le circuit en cas de fuite de courant afin de protéger la sécurité personnelle et les équipements électriques.Le RCCB est une sorte de protecteur de courant résiduel, qui peut détecter tout courant de fuite dans le circuit et couper rapidement le circuit lorsque la fuite est détectée.Cet appareil est couramment utilisé dans les habitations et les bâtiments commerciaux pour assurer la sécurité des circuits électriques. | |
| 3. Quelle est la différence entre RCCB et MCB ? | |
| RCCB et MCB sont deux types différents de protecteurs de circuit.Le MCB (disjoncteur miniature) est un dispositif utilisé pour protéger les circuits électriques, qui peut automatiquement couper le courant lorsque le circuit est interrompu par une surcharge de courant ou un court-circuit.Le RCCB (Disjoncteur à Courant Résiduel) est un protecteur utilisé pour détecter et couper le courant de terre.Lorsque le courant de mise à la terre dépasse la valeur définie, le RCCB coupe automatiquement le courant pour protéger la sécurité personnelle.En général, le RCCB doit être utilisé avec le MCB pour protéger le circuit contre le courant de court-circuit, le courant de surcharge et le courant de fuite. | |
| 4. Comment tester l'état de fonctionnement du RCCB ? | |
| L'état de fonctionnement du RCCB (protecteur à courant résiduel) peut être testé par le bouton de test.Le bouton de test simule un courant de fuite et si le RCCB fonctionne correctement, il devrait se déclencher en quelques secondes.Veuillez vous assurer que tous les équipements électriques sont éteints avant le test et réinitialisez le bouton de test immédiatement une fois le test terminé.Consultez un électricien professionnel si vous ne savez pas comment effectuer le test. |
