CAL3-40S
Chanan
| Quantité: | |
|---|---|
CAL3-40S est principalement utilisé pour les systèmes électriques AC 50 Hz ou 60 Hz avec une tension nominale de 230 ou moins et un courant de fonctionnement nominal de 40 A ou moins.Le but de ce dispositif est de couper immédiatement l'alimentation électrique en cas de choc électrique ou de courant de fuite dépassant la valeur spécifiée.De plus, ce RCBO peut également fournir une protection contre les surcharges et les courts-circuits, ainsi qu'un changement de ligne peu fréquent dans des conditions normales.
Les disjoncteurs différentiels sont un composant essentiel des installations électriques modernes pour fournir une protection complète contre divers risques électriques et dommages aux équipements.
Combinaison de RCD et MCB : CAL3-40S RCBO combine les fonctions de dispositifs à courant résiduel (RCD) et de disjoncteurs miniatures (MCB), offrant une protection contre les courants de défaut à la terre, les surcharges et les courants de court-circuit.

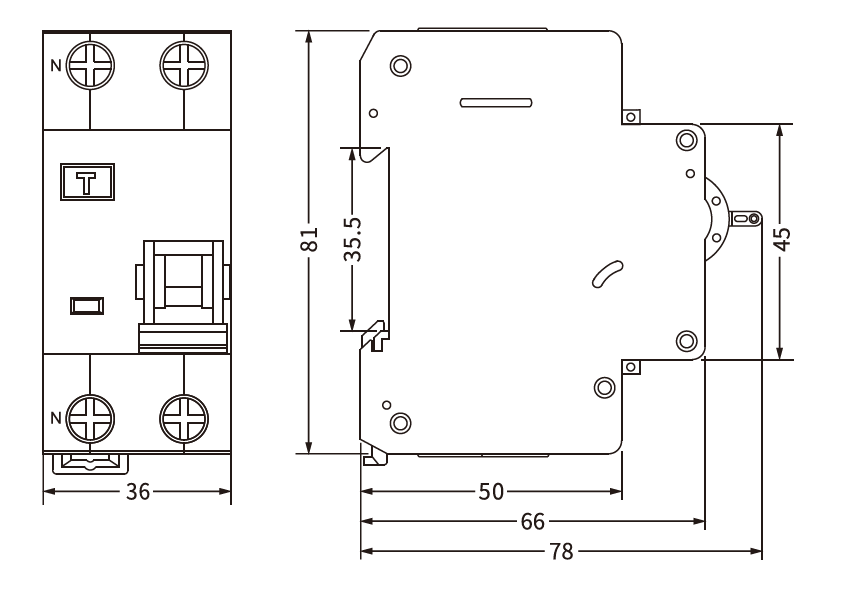

Design compact: CAL3-40S RCBO est conçu pour être compact, avec seulement deux largeurs de module dans un panneau électrique, ce qui les rend adaptés à divers environnements d'installation.
Différentes caractéristiques de déclenchement : Le CAL3-40S RCBO est disponible avec des capacités de coupure en court-circuit de 4,5 kA et des caractéristiques de déclenchement (B, C) pour répondre à différentes applications et exigences.
Large gamme d'options de sensibilité : Les disjoncteurs différentiels CAL3-40S sont disponibles dans une variété de niveaux de sensibilité pour fournir une protection appropriée à différents types d'installations électriques.
Déclenchements intempestifs réduits : Les disjoncteurs différentiels avancés sont conçus pour minimiser les déclenchements intempestifs causés par des conditions électriques transitoires ou temporaires, garantissant ainsi une meilleure fiabilité du système.
| Standard | CEI/EN61009-1 |
| protection | Défaut à la terre, surintensité et court-circuit, surtension (sélectionnable) |
| Type de voyage | Défaut à la terre : Electronique |
| Surcharge et court-circuit : Thermo-magnétique | |
| Type de protection (fuite électrique) | CA, UN |
| Nombre de pôles | 1P+N 2module, ligne N avec déconnecté |
| Courants nominaux In | 6,10,16,20,25,32,40A |
| Courants de sensibilité assignés I△n | 10,30,100,300 mA |
| Temps de coupure résiduel sous I△n | ≤ 0,1 s |
| Capacité résiduelle nominale de fermeture et de coupure (I△m) | 500A (In≤50A), 10In (In>50A) |
| Tension nominale Ue | 230/240V~ |
| Fréquence nominale | 50/60 Hz |
| Pouvoir de coupure nominal | 4 500 A |
| Impulsion nominale avec tension standard (1,5/50) Uimp | 4 000 V |
| Tension d'essai diélectrique à Ind. Freq.pendant 1 min | 2kV |
| Caractéristique de dégagement thermique | (1,13-1,45) x po |
| Caractéristique de déclenchement magnétique | B : (3-5) x pouces, C : (5-10) x pouces |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température ambiante | -25 ℃ à +40 ℃, humidité maximale de 95 % |
| Type de connexion des bornes | Jeu de barres de type câble/broche |
| Taille maximale des bornes pour le câble | 25 mm² |
| Couple de serrage max. | 2,5 Nm |
| Installation | Montage sur rail DIN 35 mm |
| Connexion | De haut |
Les disjoncteurs différentiels (disjoncteurs à courant résiduel avec protection contre les surintensités) sont couramment utilisés dans divers scénarios d'application où il est nécessaire de combiner la protection contre les surintensités (surcharge et court-circuit) et la protection contre les courants de fuite à la terre.
Bâtiments résidentiels: Les disjoncteurs différentiels sont largement utilisés dans les installations électriques résidentielles pour assurer la sécurité des occupants et protéger les appareils électroménagers des dommages dus à des défauts électriques.
Bâtiments commerciaux : Dans les environnements commerciaux tels que les bureaux, les magasins et les restaurants, les disjoncteurs différentiels aident à protéger les employés, les clients et les équipements contre les risques électriques.
Environnements industriels : Les disjoncteurs différentiels sont essentiels dans les applications industrielles pour protéger les travailleurs et prévenir les dommages aux machines et équipements causés par des défauts électriques.
Installations extérieures : Dans les installations électriques extérieures, telles que les systèmes d'éclairage, les disjoncteurs différentiels assurent une protection contre les défauts à la terre et les surintensités, garantissant ainsi la sécurité des personnes et des équipements.
FAQ
| 1. Quels sont les types de RCBO ? Le RCCB est une sorte de protecteur contre les fuites, appelé disjoncteur à courant résiduel.Il peut détecter le courant de fuite dans le circuit, et lorsque le courant de fuite dépasse la valeur définie, le RCCB coupe automatiquement le circuit pour protéger la sécurité personnelle. | |
| Voici quelques types courants de RCBO : RCBO 2 pôles : adapté aux circuits monophasés. RCBO 4 pôles : convient aux circuits triphasés, qui peuvent offrir une meilleure protection contre les fuites. RCBO de type A : Convient aux environnements dangereux pour le corps humain, tels que les zones résidentielles, les hôpitaux, etc. RCBO de type AC : adapté aux environnements avec des charges résistives non pures, telles que l'éclairage, les appareils électroménagers, etc. Disjoncteur de type F : Convient aux environnements où il existe un risque de défauts d'arc, tels que les équipements industriels, etc. | |
| 2. Quel est le principe de fonctionnement du RCBO ? | |
| RCBO est un disjoncteur combiné avec protection contre les fuites et protection contre les surcharges/courts-circuits.Le principe de fonctionnement du RCBO est que lorsqu'une fuite est détectée dans le circuit, il coupe immédiatement le circuit pour protéger les personnes du risque de choc électrique.De plus, s'il y a une surcharge ou un court-circuit dans le circuit, RCBO coupera également immédiatement le circuit pour éviter des dangers tels qu'un incendie.Par conséquent, le RCBO est un équipement électrique très important qui peut protéger la vie des personnes et la sécurité des biens. | |
| 3. Quelle est la différence entre RCBO et RCD ? | |
| Le RCBO et le RCD sont tous deux des dispositifs utilisés pour la protection des circuits, mais ils font des choses différentes.Le nom complet du RCD est protecteur d’action de courant résiduel.Il est principalement utilisé pour détecter s'il y a une fuite dans le circuit.Une fois la fuite détectée, le circuit sera rapidement coupé pour protéger la sécurité personnelle.RCBO est appelé disjoncteur à courant résiduel avec protection contre les surcharges.Il peut non seulement détecter les fuites, mais également détecter les surcharges et les courts-circuits, et couper le circuit lorsque ces problèmes sont détectés pour protéger la sécurité des équipements électriques.Par conséquent, le RCBO a des fonctions de protection plus complètes que le RCD. | |
| 4. Comment choisir le courant nominal et le temps d'action de fuite nominal du RCBO ? | |
| Courant nominal du circuit : le courant nominal du RCBO doit correspondre au courant nominal du circuit pour garantir une déconnexion rapide de l'alimentation en cas de surcharge ou de court-circuit du circuit. Type et quantité d'équipement électrique : différents types et quantités d'équipements électriques ont des charges différentes sur le circuit, il est donc nécessaire de sélectionner le courant nominal RCBO approprié en fonction de la situation réelle. Exigences de protection contre les fuites : sélectionnez le temps d'action nominal contre les fuites du RCBO en fonction des exigences de protection contre les fuites.Il est généralement recommandé de choisir un temps d’action nominal de fuite de 100 ms ou 300 ms. | |
| 5. Dans quelles circonstances le RCBO doit-il être utilisé ? | |
| Le RCBO (disjoncteur à courant résiduel avec protection contre les surintensités) est un dispositif de protection électrique qui peut couper automatiquement le circuit en cas de surcharge ou de fuite de courant.Par conséquent, les disjoncteurs différentiels sont souvent utilisés dans des situations où une protection de sécurité supplémentaire est requise, comme l'utilisation d'équipements électriques dans des environnements humides, l'utilisation d'appareils électriques avec mise à la terre ou dans des endroits où les personnes doivent être protégées.De plus, les disjoncteurs différentiels sont couramment utilisés dans les installations résidentielles, commerciales et industrielles pour garantir la sécurité et la fiabilité des systèmes électriques. |
