Parasurtenseur CA CAU5 de type 2, Imax 20 kA, SPD CA de classe II

Norme : CEI/EN 61643-11
Nombre de pôles : 1,2,3,4,1P+NPE, 3P+NPE
Indice de surtension : Imax=20kA (8/20 µs)
Catégorie CEI/EN : Type 2/Classe II
Max.tension de fonctionnement continue : 150, 275, 320, 385, 440 V
Boîtier : conception enfichable

Modèle:
CAU5-T2-20
Marque de produit:
Chanan

État de disponibilité:

Quantité:



enquête

Description du produit

Description

Protection complète de l'alimentation CA

Présentation du dispositif de protection contre les surtensions (SPD) modulaire CAU5-T2-20 de type 2, une solution de pointe pour protéger votre équipement critique contre les surtensions transitoires.Ce système essentiel offre une protection fiable contre la nature imprévisible des tensions transitoires provoquées par les impacts locaux de foudre et la commutation de diverses charges électriques, tant inductives que capacitives.Il est spécialement conçu pour offrir une sécurité inégalée aux appareils connectés à des alimentations CA basse tension.

Installation polyvalente et conviviale

Chaque modèle CAU5-T2-20 est facilement équipé de bases de connexion flexibles pour montage sur rail DIN, disponibles en options allant de 1 à 4 modules.Cela permet une installation plug-and-play simple de vos modules de protection contre les surtensions sélectionnés, promettant une configuration conviviale qui peut être adaptée rapidement pour répondre à vos besoins de protection spécifiques sans aucun problème.

Protection avancée des lignes neutres et PE

Améliorant encore ses capacités de protection, le SPD comprend des modules NPE, qui facilitent l'assemblage de systèmes SPD combinés 1P+NPE et 3P+NPE.Ces configurations jouent un rôle déterminant dans la fourniture d'une protection avancée pour la continuité entre les lignes neutres et les systèmes équipotentiels de lignes PE.Avec l'ajout des modules NPE, l'efficacité de la protection contre les surtensions du CAU5-T2-20 est considérablement amplifiée, garantissant une défense de haut niveau là où cela compte le plus.

Paramètres techniques

Tableau 1

Nombre de pôles	1P	2P	3P	4P	1P+NPE	3P+NPE
Systèmes de réseau	TN-S, TN-C, TT (uniquement LN)	TN-S	TN-C	TN-S	TT, TN-S
Mode de protection	L-PE, N-PE (uniquement TN-S), L-PEN, LN	L-PE, N-PE	L-PEN	L-PE, N-PE	LN, N-PE
Éléments de protection	MOV haute énergie				MOV et GDT haute énergie

Tableau 2

Tension de fonctionnement continue maximale (LN)	Uc	150V	275V	320V	385V	440V
Tension de fonctionnement continue maximale (N-PE)	Uc	255V
Courant de décharge normal (8/20μs) (LN)/(N-PE)	In	10 kA
Courant de décharge maximal (8/20 μs) (LN)/(N-PE)	Imax	20 kA
Niveau de protection de tension (LN)/(N-PE)	En haut	0,8kV/1,5kV	1,0kV/1,5kV	1,2kV/1,5kV	1,45kV/1,5kV	1,6kV/1,5kV
Niveau de protection de tension 5kA	En haut	0,5 kV	0,8kV	1,0kV	1,2kV	1,4kV
Temps de réponse (LN)/(N-PE)	ta	≤25ns/≤100ns
Plage de température de fonctionnement	Tu	-40℃ à +80℃
Max.Fusible de secours		125 A gL/gG
Indication d'état de fonctionnement/de défaut		Vert/rouge (LN), jaune (N-PE)
Surface de la section transversale (Min.)/(Max.)		4 mm²/35 mm²
Montage		Rail DIN 35 mm, EN 60715
Matériau du boîtier		Plastique thermique UL94-V0
Degré de protection		IP20 (intégré)

Dimensions hors tout

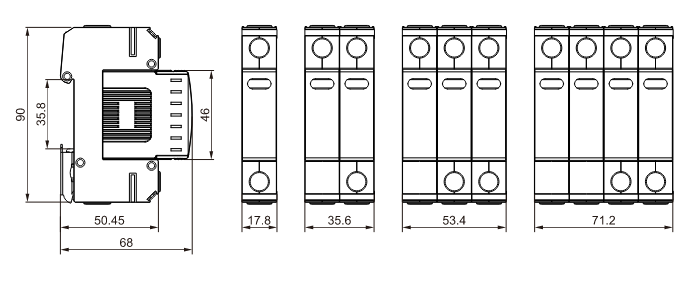

Taille CAU5-T2-20kA

Utilisations du produit

Les parasurtenseurs AC de type 2 avec un courant de décharge maximum de 20 kA sont conçus pour protéger les installations électriques contre les surtensions, telles que celles provoquées par la foudre indirecte ou la commutation d'équipements électriques.Voici comment ils sont généralement appliqués :

Panneaux électriques commerciaux et résidentiels : Ces parasurtenseurs sont installés sur les panneaux de service électrique des bâtiments commerciaux et résidentiels pour se protéger contre les surtensions susceptibles d'endommager les appareils connectés et les équipements électroniques sensibles.Ils constituent un élément essentiel des bâtiments modernes qui dépendent d’une variété d’appareils électroniques pour leurs opérations quotidiennes.
Conformité aux codes électriques : L'installation de parasurtenseurs de type 2 avec un courant de décharge maximum de 20 kA peut aider à assurer la conformité aux codes électriques, tels que le NEC (Code national de l'électricité), qui peut exiger une protection contre les surtensions pour les unités d'habitation afin de les protéger contre les surtensions et d'assurer la sécurité du réseau électrique. système.
Installations industrielles : Dans les environnements industriels, ces parasurtenseurs protègent les systèmes de contrôle, les machines et autres composants critiques sensibles aux problèmes de qualité de l’alimentation électrique.Ils sont particulièrement importants dans les installations où la continuité opérationnelle est essentielle et où les temps d'arrêt dus à une panne d'équipement doivent être minimisés.
Systèmes d'énergie renouvelable : Pour les installations photovoltaïques (solaires) ou éoliennes, ces parasurtenseurs sont utilisés pour défendre les onduleurs et les systèmes de contrôle contre les transitoires électriques qui peuvent être induits par les conditions atmosphériques ou les événements de commutation du réseau.

En résumé, les parasurtenseurs AC de type 2 avec un courant de décharge maximum de 20 kA offrent une protection robuste contre les surtensions dans une large gamme d'applications allant des environnements résidentiels aux environnements commerciaux et industriels, garantissant la protection des appareils électroniques sensibles et le respect des normes de sécurité.
