CAU5-T2-40
Chanan
| Quantité: | |
|---|---|

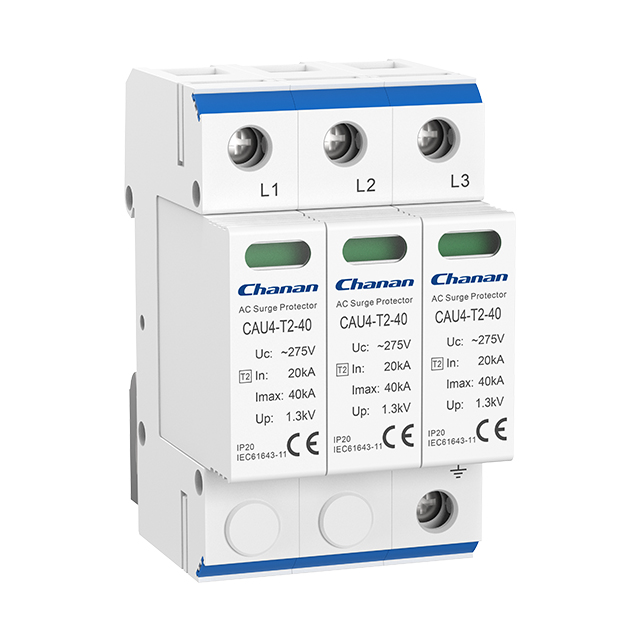

Présentation de l'innovant CAU4-T2-40, un dispositif de protection contre les surtensions (SPD) modulaire de type 2 conçu pour offrir une protection Imax 40 kA.Ce SPD robuste protège votre équipement essentiel connecté à des alimentations CA basse tension contre les effets néfastes des surtensions transitoires.Que la source soit un coup de foudre local ou le résultat d'une commutation de charge électrique inductive ou capacitive, cet appareil offre une sécurité constante pour assurer le bon fonctionnement de votre système.
Pour garantir une sécurité maximale et le respect des normes internationales, le CAU4-T2-40 est doté de modules N-PE et LN mécaniquement distincts.Cette distinction intelligente est en stricte conformité avec la section 7.3.1 de la norme IEC61643-11, empêchant efficacement les combinaisons erronées pouvant conduire à des conditions dangereuses telles que des incendies.Par exemple, le tube à décharge gazeuse du module N-PE n'est pas interchangeable avec le module LN à base de varistance, éliminant ainsi le risque associé à une insertion et une utilisation incorrectes des modules SPD.
Tableau 1
| Nombre de pôles | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Systèmes de réseau | TN-S, TN-C, TT (uniquement LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Mode de protection | L-PE, N-PE (uniquement TN-S), L-PEN, LN | L-PE, N-PE | L-PEN | L-PE, N-PE | LN, N-PE | |
| Éléments de protection | MOV haute énergie | MOV et GDT haute énergie | ||||
Tableau 2
| Tension de fonctionnement continue maximale (LN) | Uc | 275V | 320V | 385V | 440V |
| Tension de fonctionnement continue maximale (N-PE) | Uc | 255V | |||
| Courant de décharge normal (8/20μs) (LN)/(N-PE) | In | 20 kA | |||
| Courant de décharge maximal (8/20 μs) (LN)/(N-PE) | Imax | 40 kA | |||
| Niveau de protection de tension (LN)/(N-PE) | En haut | 1,3kV/1,5kV | 1,5kV/1,5kV | 1,8kV/1,5kV | 2,0kV/1,5kV |
| Niveau de protection de tension 5kA | En haut | 1,0kV | 1,2kV | 1,4 kV | 1,6kV |
| Temps de réponse (LN)/(N-PE) | ta | ≤25ns/≤100ns | |||
| Plage de température de fonctionnement | Ma | -40℃ à +80℃ | |||
| Max.Fusible de secours | 125 A gL/gG | ||||
| Indication d'état de fonctionnement/de défaut | Vert/rouge (LN), jaune (N-PE) | ||||
| Surface de la section transversale (Min.)/(Max.) | 4 mm²/35 mm² | ||||
| Montage | Rail DIN 35 mm, EN 60715 | ||||
| Matériau du boîtier | Plastique thermique UL94-V0 | ||||
| Degré de protection | IP20 (intégré) | ||||
Un parasurtenseur de type 2 avec un courant de décharge maximal (8/20 μs) de 40 kA est conçu pour fournir une protection contre les surtensions de niveau moyen, généralement provoquées par des coups de foudre indirects ou la commutation d'équipements électriques.La valeur nominale de 40 kA indique que l'appareil peut gérer des surintensités allant jusqu'à 40 000 ampères en utilisant la forme d'onde standard de 8/20 microsecondes.Ce parasurtenseur est indispensable pour diverses applications :
Bâtiments commerciaux : Les immeubles de bureaux, les centres commerciaux et autres propriétés commerciales bénéficient d'un SPD de type 2 de 40 kA pour protéger les infrastructures électriques et les appareils électroniques sensibles tels que les ordinateurs, les systèmes CVC et l'éclairage contre les surtensions.
Installations industrielles : Les usines ou installations équipées de gros moteurs, variateurs ou équipements qui s'allument et s'éteignent fréquemment nécessitent un SPD de 40 kA pour éviter d'endommager ces systèmes et réduire les temps d'arrêt.
Complexes résidentiels : Les complexes résidentiels haut de gamme dotés d’électronique sophistiquée, de systèmes de sécurité et de technologies de maison intelligente bénéficieraient de ce niveau de protection contre les surtensions pouvant se propager le long des lignes électriques.
Infrastructures de télécommunications : Les centres de télécommunications dotés de réseaux et de systèmes complexes ont besoin d'une protection robuste contre les surtensions pour maintenir l'intégrité des communications et des données.
Services d'utilité: Les sous-stations électriques et les usines de traitement de l'eau utilisent également des SPD de type 2 pour protéger leurs systèmes de contrôle et leur technologie opérationnelle contre les dommages liés aux surtensions.
Il est important que les installations évaluent leur risque de surtension et choisissent un SPD avec un courant de décharge maximal approprié.Le SPD 40 kA de type 2 est un choix courant pour de nombreuses applications commerciales et industrielles en raison de son équilibre entre coût et performances.L'installation doit être conforme aux réglementations et normes locales, et il est souvent conseillé d'utiliser ces SPD en coordination avec d'autres types (Type 1 et Type 3) pour une protection complète contre les surtensions.
