NH00
Chanan
| Quantité: | |
|---|---|

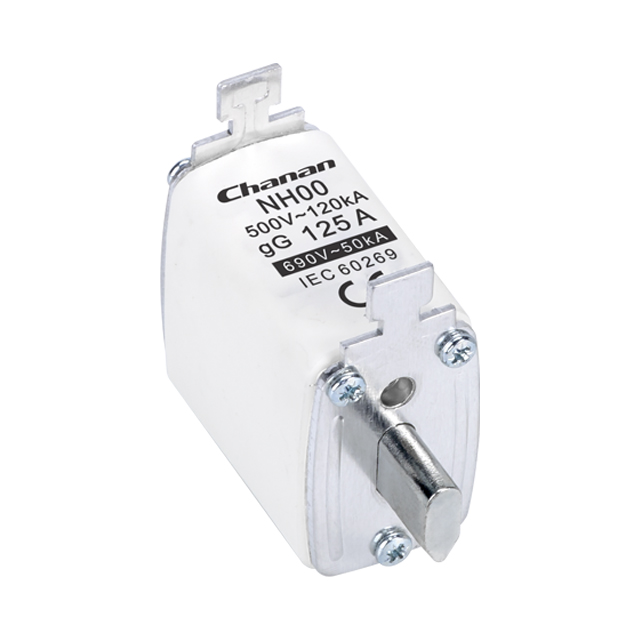

Le fusible NH00 est un composant du système de fusibles NH, qui est un type de fusible industriel utilisé principalement en Europe mais reconnu au niveau international.Le « 00 » spécifie la taille physique de la série de fusibles NH, qui va de NH000 (le plus petit) à NH4 (le plus grand).
Les principales caractéristiques d'un fusible NH00 comprennent :
Grandeur physique: La désignation « 00 » fait référence à la taille du fusible, qui est normalisée pour s'adapter aux porte-fusibles et à l'appareillage de commutation appropriés.
Caractéristiques électriques : Les fusibles NH00 sont conçus pour des niveaux de tension et de courant spécifiques, qui déterminent la quantité de courant électrique qu'ils peuvent transporter sans exploser et la tension maximale qu'ils peuvent interrompre en toute sécurité.
Protection: L'objectif principal d'un fusible NH00 est de protéger les circuits électriques des conditions de surintensité causées par des surcharges ou des courts-circuits.Lorsqu'une condition de surintensité se produit, le fusible fondra, coupant le circuit et évitant tout dommage potentiel à l'équipement ou tout risque d'incendie.
Conception: Généralement, les fusibles NH00 ont une conception en forme de lame de couteau avec des lames de contact aux deux extrémités, ce qui les rend faciles à installer et à remplacer dans les bases de fusibles ou les sectionneurs.
Applications: Ces fusibles sont couramment utilisés dans les milieux industriels pour protéger les moteurs, les transformateurs et autres équipements électriques.Ils sont conçus pour éliminer rapidement les courants de défaut élevés afin de garantir la sécurité et de minimiser les dommages aux équipements.
Standardisation: Les fusibles NH sont conçus selon les normes de la Commission électrotechnique internationale (CEI), garantissant des performances et une compatibilité constantes entre différentes marques et régions.
Identification: Outre la taille et la forme physiques, les fusibles NH00 seront marqués avec leur courant nominal et leur pouvoir de coupure afin de garantir que le fusible approprié est utilisé dans chaque application.
Les fusibles NH00 font partie intégrante de la sécurité électrique dans les environnements industriels, offrant une protection fiable contre les surintensités et préservant l'intégrité du système.
| Modèle | Modèles équivalents | Courant nominal (A) | Tension nominale (V) | I²t (Ampère² secondes) | Perte de puissance (W) | |
| Pré-arc | I1 120 kA à 500 V | |||||
| NH00-50A | RT16-00 NT00 RT20-00 RO31 3NA3 | 50 | 500 690 | 5800 | 21500 | 5 |
| NH00-63A | 63 | 5800 | 25000 | 5 | ||
| NH00-80A | 80 | 11000 | 35000 | 7 | ||
| NH00-100A | 100 | 19000 | 6000 | 7.5 | ||
| NH00-125A | 125 | 25000 | 125000 | 10 | ||
| NH00-160A | 160 | 64000 | 310000 | 10 | ||
