NH0
Chanan
| Quantité: | |
|---|---|
Les fusibles NH0 sont un type de fusible industriel qui appartient à la catégorie des fusibles NH, en particulier au groupe « Fusible basse tension haute performance ».La désignation « 0 » indique la taille du fusible dans la plage de tailles de fusible NH, qui s'étend de NH00 (le plus petit) à NH4 (le plus grand).
Principales caractéristiques des fusibles NH0 :

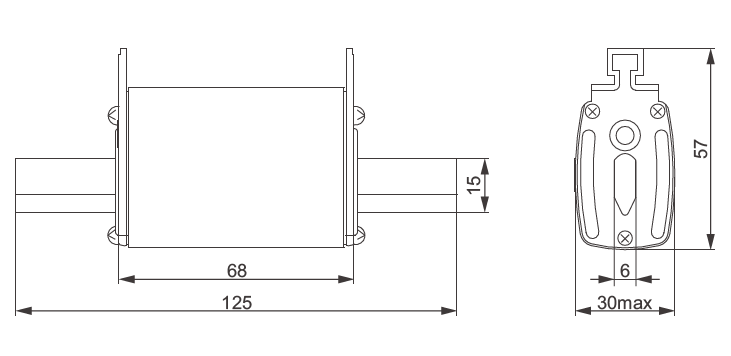

Grandeur physique: Le « 0 » désigne une taille spécifique au sein de la série de fusibles NH, avec des dimensions standardisées pour s'adapter aux bases de fusibles ou à l'appareillage de commutation désignés.
Caractéristiques électriques : Les fusibles NH0 ont des valeurs nominales de tension et de courant définies, indiquant le courant maximum que le fusible peut transporter et la tension maximale qu'il peut interrompre sans griller.
Mécanisme de protection : Les fusibles NH0 protègent principalement les circuits électriques des surintensités, qui peuvent résulter de surcharges ou de courts-circuits.Dans de tels cas, l'élément fusible du fusible fond, déconnectant le circuit électrique et protégeant les composants en aval contre tout dommage.
Caractéristiques de conception: Les fusibles NH0 présentent généralement une conception en forme de couteau avec des lames conductrices aux deux extrémités, facilitant l'insertion et le retrait faciles des bases ou des supports de fusibles.
Applications: Ces fusibles sont largement utilisés dans les installations électriques industrielles et commerciales, en particulier pour la protection des moteurs et des transformateurs, garantissant un fonctionnement sûr en évitant les dommages dus à des courants excessifs.
Identification: Les fusibles NH0 sont marqués de leur courant nominal et de leur pouvoir de coupure, informations cruciales pour sélectionner le fusible approprié pour une application électrique donnée.
Les fusibles NH0 jouent un rôle essentiel pour garantir la sécurité électrique dans les applications industrielles, en fournissant une protection fiable contre les surintensités pour maintenir l'intégrité des systèmes électriques.
| Modèle | Modèles équivalents | Courant nominal (UN) | Tension nominale (V) | I²t (Ampère² secondes) | Perte de puissance (W | |
| Pré-arc | I1 120 kA à 500 V | |||||
| NH0-20A | RT16-0 NT0 RT20-0 RO31B 3NA3 | 20 | 500 690 | 490 | 2500 | 3.5 |
| NH0-25A | 25 | 1200 | 5600 | 3.2 | ||
| NH0-32A | 32 | 1800 | 9000 | 4.8 | ||
| NH0-35A | 35 | 2400 | 11800 | 4.7 | ||
| NH0-40A | 40 | 3300 | 16500 | 5 | ||
| NH0-50A | 50 | 5600 | 27800 | 6.3 | ||
| NH0-63A | 63 | 6600 | 26100 | 5.6 | ||
| NH0-80A | 80 | 9800 | 38900 | 7.1 | ||
| NH0-100A | 100 | 20600 | 82300 | 7.5 | ||
| NH0-125A | 125 | 25000 | 125000 | 11.8 | ||
| NH0-160A | 160 | 62000 | 310000 | 12.3 | ||
