CAW6
Chanan
| Quantité: | |
|---|---|

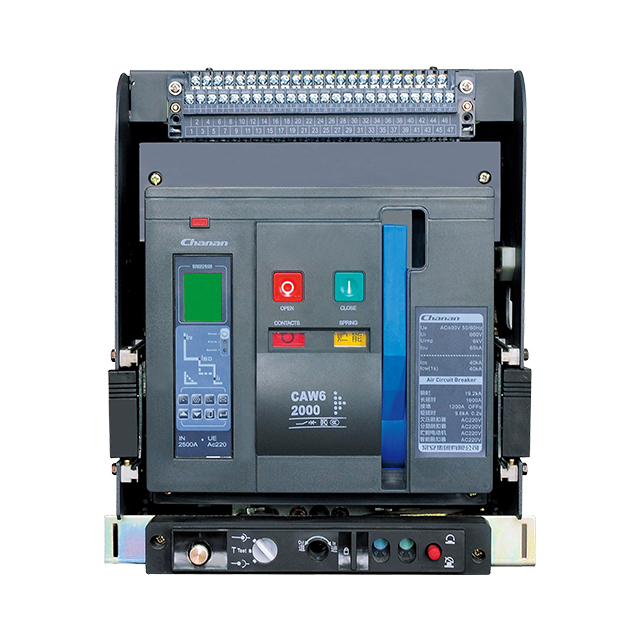

Le disjoncteur universel intelligent de la série CAW6, également connu sous le nom d'ACB (disjoncteur à air), est conçu pour être utilisé dans les systèmes AC 50 Hz, avec une tension nominale de 400 V et 690 V et une plage de courant nominal de 630 A à 6 300 A.Il est utilisé dans les réseaux de distribution pour la distribution d'énergie électrique, ainsi que pour protéger les circuits et les équipements électriques contre les surcharges, les sous-tensions, les courts-circuits et les défauts à la terre monophasés.Ce disjoncteur est équipé de diverses fonctions de protection intelligentes, permettant une protection sélective et une action précise.Sa technologie est comparable à des produits internationaux similaires et dispose d'une interface de communication qui permet « quatre télécommandes », répondant aux exigences des centres de contrôle et des systèmes automatisés.Cela permet d'éviter les pannes de courant inutiles et d'améliorer la fiabilité de l'alimentation électrique.Le CAW6 ACB propose des méthodes d'installation fixes et de type tiroir.Il est important de noter que cette série de produits est conforme à la norme IEC60947-2.
| Modèle | CAW6-1600/1600G | CAW6-2000/2000G | CAW6-3200 | CAW6-4000 | CAW6-5000 | |
| Courant nominal du niveau de trame Inm(A) | 1600 | 2000 | 3200 | 4000 | 5000 | |
| Nombre de pôles | 3, 4P | |||||
| Courant nominal In(A) | 200,400,630,800,1000,1250,1600 | 400,630,800,1000,1250,1600,2000 | 2000,2500,2900,3200 | 3200,3600,4000 | 4000,5000,6300 (Augmentation de capacité | |
| Tension nominale Ue(V) | 400, 690 | |||||
| Tension d'isolement Ui(V) | 1000 | |||||
| Fréquence nominale (Hz) | 50/60 | |||||
| Tension de tenue aux chocs Uimp(kV) | 12 | |||||
| Courant nominal du pôle N IN(A) | 50%Entrée / 100%Entrée | |||||
| Pouvoir de coupure ultime en court-circuit Icu(kA) | AC400V | 55/65 | 65/80 | 100 | 100 | 120 |
| AC690V | 35/50 | 50 | 65 | 85 | 75 | |
Court-circuit nominal pouvoir de coupure Cc(kA) | AC400V | 55/65 | 40/50 | 65 | 100 | 100 |
| AC690V | 35/55 | 40 | 50 | 85 | 75 | |
Court-circuit nominal capacité de production Icm(kA)(Pic)/cosφ | AC400V | 110/143 | 176/0,2 | 220/0,2 | 364 | 264/0,2 |
| AC690V | 73,5/105 | 105/0,25 | 143/0,2 | 165 | 187/0,2 | |
Évalué peu de temps avec courant de maintien Icw(1s) | AC400V | 42/50 | 40/50 | 65 | 100 | 85/100 (MCR) |
| AC690V | 35/42 | 40 | 50 | 85 | 65/75(MCR) | |
Temps de déclenchement total maximum (ms) sans délai | 8-12 | |||||
| Heure de fermeture (ms) | Maximum 60 | |||||
| Durée de vie électrique | AC400V | 1000 | 500 | |||
| AC690V | 1000 | 500 | ||||
| Durée de vie mécanique | Sans entretien | 2500 | 2000 | |||
Entretien requis | 5000 | 10000 | 8000 | |||
| Mode de connexion | Horizontal Vertical | |||||
Les disjoncteurs ouverts (ACB) CAW6 sont utilisés dans une variété de scénarios d'application en raison de leur capacité à gérer une puissance élevée et à fournir une protection fiable.Voici quelques applications courantes :
Installations industrielles : Les ACB sont largement utilisés dans les environnements industriels où les machines nécessitent des courants élevés et une protection contre les défauts électriques potentiels.
Bâtiments commerciaux : Pour les grands bâtiments tels que les centres commerciaux, les immeubles de bureaux et les hôtels, les ACB assurent la protection des circuits de l'infrastructure électrique qui gère des charges électriques importantes.
Distribution d'énergie: Ils sont souvent utilisés dans les systèmes de distribution d’énergie pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi un approvisionnement stable en électricité.
Sous-stations électriques : Les ACB servent de dispositifs de protection dans les sous-stations pour contrôler le flux d'électricité et se protéger contre les défauts du réseau.
Générateurs: Les ACB sont utilisés pour protéger les générateurs contre les dommages dus à des défauts électriques, garantissant ainsi la longévité et la fiabilité des générateurs.
Applications marines : Les navires et les plates-formes offshore utilisent les ACB en raison de leur robustesse et de leur capacité à fonctionner dans des environnements exigeants, offrant ainsi une protection aux systèmes électriques marins.
Centres de données : Pour protéger les équipements sensibles des centres de données contre les surtensions et les défauts électriques, les ACB sont un composant essentiel de l'infrastructure électrique.
Systèmes d'énergie renouvelable : Dans les installations d'énergie renouvelable, telles que les parcs solaires ou les parcs éoliens, les ACB protègent l'équipement des surcharges de courant et des courts-circuits.
Dans tous ces scénarios, le rôle principal d'un disjoncteur pneumatique est d'interrompre l'alimentation en cas de surcharge ou de court-circuit, protégeant ainsi le système électrique et prévenant les dommages potentiels ou les risques d'incendie.
