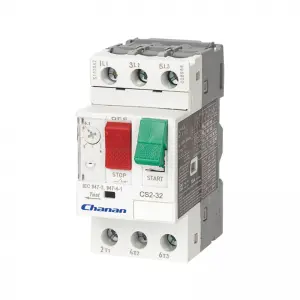

CS2
| Quantité: | |
|---|---|
Lors de la sélection d'un disjoncteur de protection moteur (MPCB), il est crucial de prendre en compte l'environnement dans lequel il fonctionnera pour garantir des performances et une longévité optimales.Nos MPCB sont conçus pour fonctionner de manière fiable dans diverses conditions :
Écart de température: Ces disjoncteurs maintiennent une efficacité entre -5°C et +40°C.Pour garantir une efficacité à long terme, la température moyenne sur une période de 24 heures ne doit pas dépasser +35°C.
Tolérance d'altitude : nos protecteurs de circuit moteur (MPCB) fonctionnent parfaitement à des altitudes allant jusqu'à 2 000 m, assurant la protection dans diverses installations.
Régulation de l'humidité: Dans les environnements où ils sont montés, l'humidité relative ne doit pas dépasser 50% à la température la plus élevée de +40°C.Cependant, un protecteur de démarreur de moteur peut résister à une humidité plus élevée, jusqu'à 90 % à une température plus fraîche de +20 °C.
Adaptabilité au niveau de pollution: Avec un niveau de pollution de III, nos MPCB sont suffisamment robustes pour gérer les environnements industriels sujets à des niveaux modérés de saleté et de polluants.
Spécifications de qualité de version: Offrant un niveau de déclenchement de 10 A pour les modèles CS2-32 et CS2-80, garantissant que nos disjoncteurs répondent aux exigences de dimensionnement des disjoncteurs de protection moteur pour une variété d'applications de moteurs.
Cote opérationnelle: Conçus pour les systèmes opérationnels continus, ils sont conçus pour des performances durables sans interruption.
Directives de montage: Pour une stabilité maximale, nos MPCB doivent être installés avec une inclinaison maximale de 5° par rapport au plan vertical.Le site d'installation doit être exempt de chocs, d'impacts ou de vibrations excessifs pour garantir un dispositif de contrôle de protection du moteur fiable.
Un fonctionnement optimisé et la sécurité du moteur sont les pierres angulaires de nos conceptions électriques MPCB, offrant une solution fiable pour vos besoins de protection des circuits moteurs.
Spécifications techniques
| Numéro de série | Multiple du courant de réglage | Statut initial | Time | Résultats attendus | Température ambiante | |
| 1 | 1.05 | Statut froid | t≥2h | Ne déclenche pas | +20℃±2℃ | |
| 2 | 1.20 | État de chaleur (juste après le test.1) | t＜2h | Déclenchement | +20℃±2℃ | |
| 3 | 1.50 | État de chaleur (juste après le test.1) | Déclenchement classe | 10A à <2min | Déclenchement | +20℃±2℃ |
| 10 heures <4min | ||||||
| 4 | 7.20 | Statut froid | Déclenchement classe | 10A 2s＜t≤10s | Déclenchement | +20℃±2℃ |
Protection contre les pannes de phase propriétés
| Numéro de série | Multiple du courant de réglage | Statut initial | Time | Résultats attendus | Température ambiante | |
| N'importe quelle 2 phases | L'autre phase | |||||
| 1 | 1.0 | 0.9 | Statut froid | t≥2h | Ne déclenche pas | +20℃±2℃ |
| 2 | 1.15 | 0 | État de chaleur (juste après le test.1) | t <2h | Déclenchement | +20℃±2℃ |
Compensation de température propriétés
| Numéro de série | Multiple du courant de réglage | Statut initial | Time | Résultats attendus | Température ambiante |
| 1 | 1.0 | Statut froid | t≥2h | Ne déclenche pas | +40℃±2℃ |
| 2 | 1.2 | État de chaleur (juste après le test.1) | t＜2h | Déclenchement | +40℃±2℃ |
| 3 | 1.05 | Statut froid | t≥2h | Ne déclenche pas | -5 ℃ ± 2 ℃ |
| 4 | 1.3 | État de chaleur (juste après le test.3) | t＜2h | Déclenchement | -5 ℃ ± 2 ℃ |
| Modèle de relais de surcharge | Code | Courant nominal (A) | Pouvoir ultime de coupure en court-circuit assigné Icu(kA) | Pouvoir assigné de coupure en court-circuit de service Ics(kA) | Puissance nominale standard du moteur triphasé (kW) | ||||||
| 230/240V | 400/415V | 660/690V | 230/240V | 400/415V | 660/690V | 230/240V | 400/415V | 660/690V | |||
| CS2-32 | 3201 | 0,1 ~ 0,16 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - |
3202 | 0,16 ~ 0,25 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3203 | 0,25 ~ 0,4 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3204 | 0,4 ~ 0,63 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0.37 | |
3205 | 0,63~1 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0.55 | |
3206 | 1 ~ 1,6 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 1.1 | |
3207 | 1,6 ~ 2,5 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0.37 | 0.75 | 1.5 | |
3208 | 2,5 ~ 4 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0.75 | 1.5 | 3 | |
3210 | 4~6.3 | 100 | 100 | 3 | 100 | 100 | 2.25 | 1.1 | 2.2 | 4 | |
3214 | 6~10 | 100 | 100 | 3 | 100 | 100 | 2.25 | 2.2 | 4 | 7.5 | |
3216 | 9~14 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 3 | 5.5 | 9 | |
3220 | 13~18 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 4 | 9 | 11 | |
3221 | 17~23 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 15 | |
3222 | 20~25 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 18.5 | |
3232 | 24~32 | 50 | 15 | 3 | 50 | 6 | 2.25 | 7.5 | 12.5 | 22 | |
| CS2-80 | 8025 | 16~25 | - | 15 | - | - | 7.5 | - | 5.5 | 11 | - |
8040 | 25~40 | - | 15 | - | - | 7.5 | - | 11 | 22 | - | |
8063 | 40~63 | - | 15 | - | - | 7.5 | - | 15 | 33 | - | |
8080 | 56 ~ 80 | - | 15 | - | - | 7.5 | - | 22 | 45 | - | |
