CAFL15D14L
Chanan
| Quantité: | |
|---|---|
Les fusibles cylindriques gPV CAFL15D14L 14 x 85 mm avec une tension nominale de 1 500 V CC et un courant nominal de court-circuit (SCCR) de 30 kA sont conçus pour être utilisés dans les systèmes photovoltaïques.Ces fusibles sont conçus pour protéger contre les surcharges et les courts-circuits dans les applications d'énergie solaire, garantissant ainsi la sécurité et la fiabilité de l'installation électrique.
Voici un aperçu des spécifications :

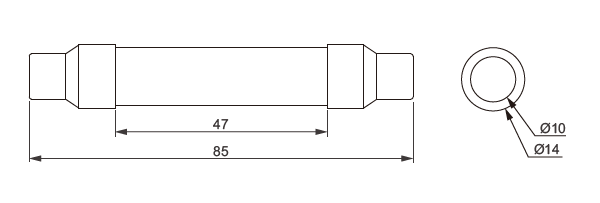

14x85mm : Cela indique les dimensions physiques du fusible, où 14 mm correspond au diamètre et 85 mm à la longueur.
GPV : Cela signifie « photovoltaïque général ». Il s'agit d'une désignation de catégorie pour les fusibles spécialement conçus pour protéger les composants des systèmes photovoltaïques contre les surintensités, qui peuvent survenir en raison de conditions telles que le courant inverse ou des défauts dans le système.
1500 VCC : Il s'agit de la tension nominale du fusible, ce qui signifie qu'il peut être utilisé dans des circuits électriques fonctionnant à une tension continue (CC) jusqu'à 1 500 volts.Cette haute tension nominale est typique des grandes installations solaires, où le générateur photovoltaïque génère une tension continue importante.
30 kA : Il s'agit du pouvoir de coupure ou du courant de défaut maximum que le fusible peut interrompre en toute sécurité.Dans ce cas, le fusible peut couper jusqu'à 30 000 ampères (30 kA) sans endommager le système qu'il protège.
Fusible cylindrique : Ceci décrit la forme du fusible, qui est une structure en forme de tube.Les fusibles cylindriques sont couramment utilisés car ils sont faciles à installer et à remplacer, et ils s'intègrent bien dans les porte-fusibles ou clips standardisés.
En résumé, un fusible cylindrique 14x85 mm gPV 1500VDC 30kA est un composant conçu pour protéger les systèmes d'énergie solaire en coupant le circuit en cas de surintensité, évitant ainsi des dommages potentiels à l'équipement ou des dangers tels que des incendies.Il est conçu pour gérer les applications haute tension CC spécifiques aux installations photovoltaïques.
| Modèle | Courant nominal (A) | Modèle de base de fusible | I²t (A² Sec) | Perte de puissance (W) | ||
| Pré-arc | Totalement clair | 0,8 pouces | 1,0 pouces | |||
| CAFL15D14L25 | CAF1-15(X)PV | 25 | 160 | 580 | 4.3 | 7.8 |
| CAFL15D14L30 | 30 | 230 | 780 | 5.0 | 9.2 | |
| CAFL15D14L32 | 32 | 250 | 1050 | 6.0 | 11 | |
| CAFL15D14L40 | 40 | 650 | 2640 | 8.2 | 15 | |
| CAFL15D14L45 | 45 | 900 | 3260 | 8.8 | 16 | |
| CAFL15D14L50 | 50 | 1065 | 3820 | 10.3 | 18.8 | |
Les fusibles cylindriques gPV CAFL15D14L 14 x 85 mm avec une tension nominale de 1 500 V CC et un courant nominal de court-circuit (SCCR) de 30 kA sont conçus pour être utilisés dans les systèmes photovoltaïques.Ces fusibles sont conçus pour protéger contre les surcharges et les courts-circuits dans les applications d'énergie solaire, garantissant ainsi la sécurité et la fiabilité de l'installation électrique.
Voici un aperçu des spécifications :
14x85mm : Cela indique les dimensions physiques du fusible, où 14 mm correspond au diamètre et 85 mm à la longueur.
GPV : Cela signifie « photovoltaïque général ». Il s'agit d'une désignation de catégorie pour les fusibles spécialement conçus pour protéger les composants des systèmes photovoltaïques contre les surintensités, qui peuvent survenir en raison de conditions telles que le courant inverse ou des défauts dans le système.
1500 VCC : Il s'agit de la tension nominale du fusible, ce qui signifie qu'il peut être utilisé dans des circuits électriques fonctionnant à une tension continue (CC) jusqu'à 1 500 volts.Cette haute tension nominale est typique des grandes installations solaires, où le générateur photovoltaïque génère une tension continue importante.
30 kA : Il s'agit du pouvoir de coupure ou du courant de défaut maximum que le fusible peut interrompre en toute sécurité.Dans ce cas, le fusible peut couper jusqu'à 30 000 ampères (30 kA) sans endommager le système qu'il protège.
Fusible cylindrique : Ceci décrit la forme du fusible, qui est une structure en forme de tube.Les fusibles cylindriques sont couramment utilisés car ils sont faciles à installer et à remplacer, et ils s'intègrent bien dans les porte-fusibles ou clips standardisés.
En résumé, un fusible cylindrique 14x85 mm gPV 1500VDC 30kA est un composant conçu pour protéger les systèmes d'énergie solaire en coupant le circuit en cas de surintensité, évitant ainsi des dommages potentiels à l'équipement ou des dangers tels que des incendies.Il est conçu pour gérer les applications haute tension CC spécifiques aux installations photovoltaïques.
| Modèle | Courant nominal (A) | Modèle de base de fusible | I²t (A² Sec) | Perte de puissance (W) | ||
| Pré-arc | Totalement clair | 0,8 pouces | 1,0 pouces | |||
| CAFL15D14L25 | CAF1-15(X)PV | 25 | 160 | 580 | 4.3 | 7.8 |
| CAFL15D14L30 | 30 | 230 | 780 | 5.0 | 9.2 | |
| CAFL15D14L32 | 32 | 250 | 1050 | 6.0 | 11 | |
| CAFL15D14L40 | 40 | 650 | 2640 | 8.2 | 15 | |
| CAFL15D14L45 | 45 | 900 | 3260 | 8.8 | 16 | |
| CAFL15D14L50 | 50 | 1065 | 3820 | 10.3 | 18.8 | |
